一、湖北程力掛桶式垃圾車使用說明書----結構簡述

1、附車架 程力垃圾站對接式垃圾車附車架采用 14、12、10 號低合金槽鋼與 Q235、16Mn 等鋼板 焊接而成，并用多組 U 型螺栓與汽車大梁牢固聯接。

2、垃圾箱體 垃圾箱體采用 10 號熱軋普通槽鋼、12mm、8mm、5mm、4mm 鋼板等焊接而成，箱體為整 體密封式結構，防止垃圾在運輸過程中造成二次污染。

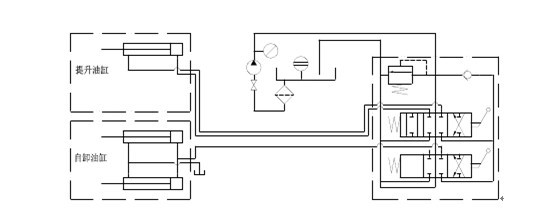

3、液壓系統 該車液壓油缸動作采用手動液壓多路閥控制，液壓多路閥控制油缸動作。操作簡單可 靠，便于維修。 液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。 系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。 齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前 部）供油。多路閥工作時使后門油缸、自卸油缸產生動作，液壓油缸不工作時，液壓油經 過多路閥直接回油箱。 液壓系統原理圖：（以東風 140 為例）

東風145自裝卸式掛桶式垃圾車

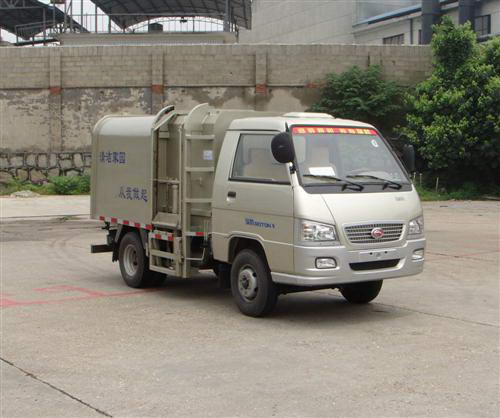

福田威龍4-5方自卸式垃圾車

東風8噸掛桶式垃圾車

二、湖北程力掛桶式垃圾車使用說明書-主要配件明細表清單
